Extra Solutions spécialesComposants et brides

Gaine de bride fixe/amovible en acier inoxydable

pour chevillage à postériori en cas de cuve noire selon la norme DIN 18533

FLFA DIN18533 A2

Dans la liste de favoris

Gaine de bride fixe/amovible en acier inoxydable - pour chevillage à postériori en cas de cuve noire selon la norme DIN 18533

Pour chevillage via gaines, carottages ou percées.

Informations

Avantages:

Fabrication possible de modèles personnalisés pour répondre aux besoins spécifiques du client
Également disponible avec plusieurs passages et en différents diamètres

Contenu de la livraison:

Gaine à bride amovible/fixe
Tiges filetées et écrous M20 (DIN 18533)
Éléments de fixation pour béton

Dimensions:

Øa de bride fixe standard correspond au Øi de la gaine concernée + env. 330 mm (en cas de passage)
Partie supérieure standard : 80 mm

Domaine d'application:

Classe d'influence de l'eau DIN 18533 : W1-E, W2.1-E et W2.2-E

Matériau:

Bride fixe/amovible : acier inoxydable AISI 304L ou AISI 316L
Éléments de fixation : acier inoxydable AISI 316L
Couvercle de fermeture : PE

Étanchéité:

étanche au gaz et à l'eau

Téléchargements

Notice de montage

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Rapports d'essai

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Gaine Ø_i (mm)	Bride fixe Ø (mm) D2	Bride amovible Ø (mm) D3	Gaine épaisseur de paroi (mm) S	Code d’article	Numéro d’article	GTIN
80	405	395	2	FLFA1x80/80/0 DIN18533 A2	2500400001	4052487062329	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
100	425	415	2	FLFA1x100/80/0 DIN18533 A2	2500400002	4052487062336	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
125	450	440	2	FLFA1x125/80/0 DIN18533 A2	2500400003	4052487062343	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
150	475	465	2	FLFA1x150/80/0 DIN18533 A2	2500400004	4052487062350	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	528	518	2	FLFA1x200/80/0 DIN18533 A2	2500400005	4052487062367	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
250	578	568	2	FLFA1x250/80/0 DIN18533 A2 ¹⁾	2500400006	4052487062374	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
300	630	620	2	FLFA1x300/80/0 DIN18533 A2 ¹⁾	2500400007	4052487062381	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
350	680	670	3	FLFA1x350/80/0 DIN18533 A2 ¹⁾	2500400008	4052487062398	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
400	730	720	3	FLFA1x400/80/0 DIN18533 A2 ¹⁾	2500400009	4052487062404	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
450	780	770	3	FLFA1x450/80/0 DIN18533 A2 ¹⁾	2500400010	4052487062411	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
500	830	820	4	FLFA1x500/80/0 DIN18533 A2 ¹⁾	2500400011	4052487062428	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:

¹⁾ La bride amovible est livrée en version divisée.

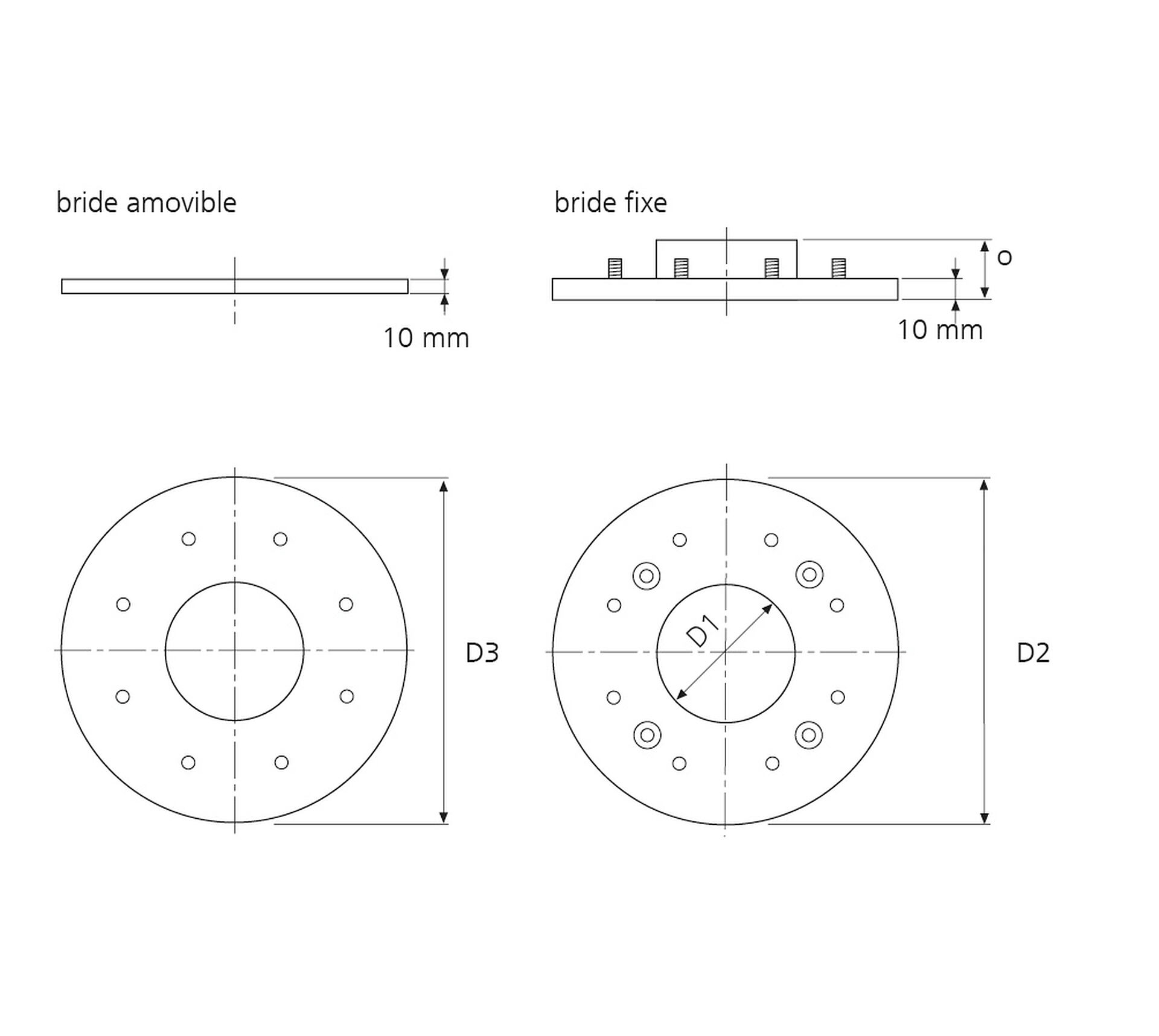

D1: Gaine Øi, D2: Bride fixe Ø, D3: Bride amovible Ø, S: Gaine épaisseur de paroi
